智能单相电压表

　　智能单相电压表可以直接取代常规电力变送器及测量仪表。作为一种***的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。仪表采用交流采样技术，能测量电网中的单相电压参数，可通过面板薄膜开关设置倍率，带RS485通讯、报警输出、开关量输入/输出等功能。

　　此电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的单相电压仪表。

　　智能单相电压表***主要有安科瑞电气股份有限公司PZ48-AV、PZ72L-AV/C、PZ80L-AV/M，北京爱博精电EV161等等。

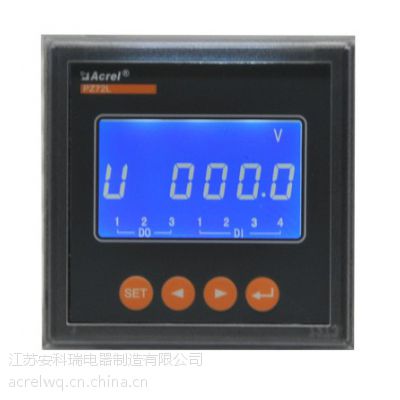

　　下面以安科瑞电气股份有限公司PZ72L-AV/C产品为例,介绍智能单相电压表的功能和技术参数。

智能单相电压表

　　适用环境

　　工作温度：LCD显示：-10℃~+45℃;LED显示：-10℃~+55℃

　　储存温度：-20℃~+70℃等

　　相对湿度：≤93%RH，不结露，无腐蚀性气体场所

　　海拔高度：≤2500m

　　电磁兼容

　　静电抗干扰实验 Ⅲ级(IEC61000-4-2)

　　辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

　　浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

　　射频传导干扰试验 Ⅲ级(IEC61000-4-6)

　　电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

　　选配功能

　　C — 带RS485通讯接口，采用MODBUS协议

　　K — 带开关量输入/输出

　　M — 模拟量输出

　　J — 继电器报警输出

　　技术参数

　　电流输入

　　电流：1A、***

　　持续1.2倍，瞬时10倍/秒

　　功耗<0.5VA

　　电压输入

　　电压：100V、220V、380V

　　持续1.2倍，瞬时2倍/秒

　　功耗<0.5VA

　　精度等级

　　0.5级

　　绝缘电阻

　　≥100MΩ

　　工频耐压

　　电源/输入/输出之间2kV/1min

　　平均无故障工作时间

　　≥50000h

　　电能

　　2路集电极开路的光耦脉冲

　　工作电源

　　工作范围 AC80~270V或DC100-350V，45Hz~65Hz;

　　功耗<1.2VA

　　模拟量输出

　　4-20mA、0-20mA、0-5V等

　　报警

　　1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置

　　开关量输入

　　无源干接点输入方式：内置电源，光耦隔离

　　开关量输出

　　继电器常开触点输出：1A/30VDC、2A/250VAC

　　通讯

　　RS485接口　MODBUS-RTU协议

　　显示方式

　　带背光的液晶显示(附加L代号)，数码管显示(无附加代号)

　　仪表外形及安装尺寸 单位mm

　　PZ48-AV方形 — 面框尺寸为仪表面框尺寸为48mm*48mm，开孔尺寸为44.5mm*44.5mm，安装深度为82mm

　　PZ80-AV方形 — 面框尺寸为仪表面框尺寸为80mm*80mm，开孔尺寸为76mm*76mm，安装深度为91mm

　　PZ72-AV方形 — 面框尺寸为仪表面框尺寸为72mm*72mm，开孔尺寸为67mm*67mm，安装深度为91mm

　　PZ96-AV方形 — 面框尺寸为仪表面框尺寸为96mm*96mm，开孔尺寸为88mm*88mm，安装深度为85mm

　　PZ42-AV方形 — 面框尺寸为仪表面框尺寸为120mm*120mm，开孔尺寸为108mm*108mm，安装深度为85mm

　　安装方式

　　嵌入式安装

　　***及著作权

　　PZ智能单相电压表***：电测仪表.外观***号200320108219.0 ;电源保护电测仪表电路.实用新型***号200520046493.9

　　PZ智能单相电压表著作权登记号：沪 DGY-2008-0798《安科瑞PZ-AI/V测控软件V1.0》

　　范例

　　型 号： PZ72L-AV/C

　　辅助电源： AC/DC220V 50HZ

　　输 入： 0-450V

　　通　　讯： RS485/MODBUS协议

　　显 示： LCD液晶显示
